Flexible PCB, es ist die Leiterplatte, die sehr dünn ist und sehr leicht verbogen werden konnte. Das Plattenmaterial könnte PI ( Polyimid ) sein und könnte auch FR4 und andere Materialien sein. Normalerweise, die flex PCB dicke ist 0,05mm-0,4mm.
PCB = Leiterplatte und PCBA = Leiterplattenbestückung. Für PCB bedeutet dies, dass die Kupferkreise auf einer Platine gedruckt werden. Daher besteht die Hauptkomponente von PCB aus Kupfer und Platinen.
Das Kupfer ist das Schaltungsmaterial und die von den PCB-Designern entworfenen Schaltungen. Abhängig von der Stromstärke in den Stromkreisen kann die Kupferdicke des PCB mit 0,5oz-10oz erreicht werden. Die PCB-Designer müssen jedoch darauf hingewiesen werden, dass die Breite / der Abstand der Kupferspur mit der Dicke vergrößert werden muss. Zum Beispiel könnte die minimale Kupferspurweite / Platz 3mil / 3mil mit 0,5 Unzen sein, würde aber 4mil / 4mil mit 1 Unze sein.

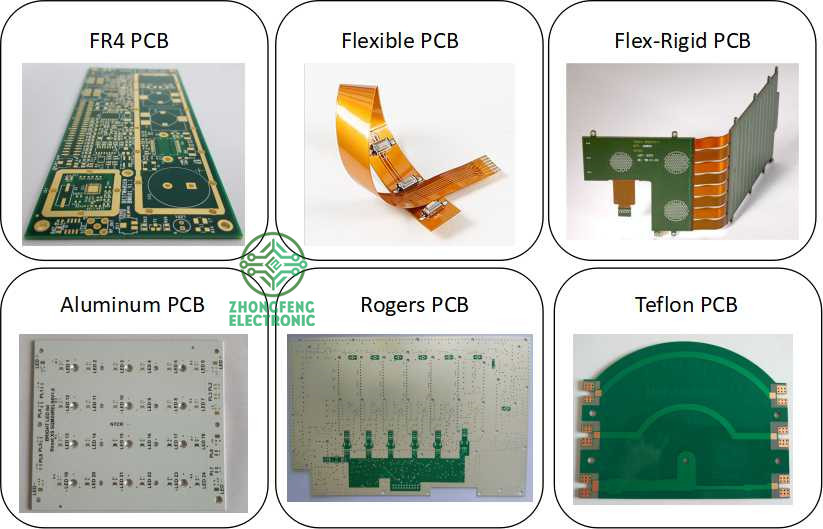

Die PCB-Platine könnte starre PCB sein, könnte flex PCB sein und könnte auch flex-starre PCB sein. Und die Materialien könnten FR4, PI, Aluminium, Kupfer-basierte, Rogers, Teflon, etc. sein. Sie haben verschiedene Anwendungen. Zum Beispiel wird FR4 PCB am häufigsten für starre PCB verwendet und ist fast für alle Elektronikprodukte geeignet; PI wird am häufigsten für Flex-Leiterplatten verwendet. Aluminium- und Kupferbasis haben eine gute Wärmeleitfähigkeit und werden immer für LED-Leiterplatten verwendet; Rogers PCB und Teflon PCB werden immer für Hochfrequenz PWB, etc. benutzt.
Wir sind die One-Stop-Shop für alle Arten von PCB-Herstellung Service von PCB-Prototypen zu großen Volumen, die unseren Kunden eine Menge Zeit und Geld sparen könnten.
Leiterplattenfertigungsmöglichkeiten
|
Features
|
Capabilities
|
|
Layers
|
1-36 layers
|
|
Material
|
FR-4, Aluminum, Copper, Polyimide, high frequency (Rogers, PTEE, PI), etc.
|
|
PCB Type
|
FR-4 Standard PCB, Aluminum PCB, Copper-based PCB, HDI PCB, Rigid-Flex PCB, Flex PCB, Thick copper PCB and Rogers PCB, etc.
|
|
Board Thickness
|
0.1mm-6.0mm
|
|
Copper Thickness
|
1/2oz-6oz(18um-210um)
|
|
Biggest Board size
|
600mm*1200mm
|
|
Min Tracing/Spacing
|
0.075mm/0.075mm (3mil/3mil)
|
|
Min drilling Hole diameter
|
0.15mm(6mil), 0.1mm(4mil)-laser drill
|
|
Solder Mask
|
Green, Black, White, Red, Yellow, Blue and Purple, etc.
|
|
Silkscreen color
|
White, Blue, Black, Red, Yellow
|
|
Surface finish
|
HASL Lead free, Immersion Gold (ENIG), Immersion Tin, Immersion Silver, OSP, Carbon oil, etc.
|
|
Special Techniques
|
Impedance Control, Gold Fingers, Blind/Buried vias, Peelable solder mask, Half holes, Via-in-Pad and Countersink hole, etc.
|
PCB Produkte anzeigen

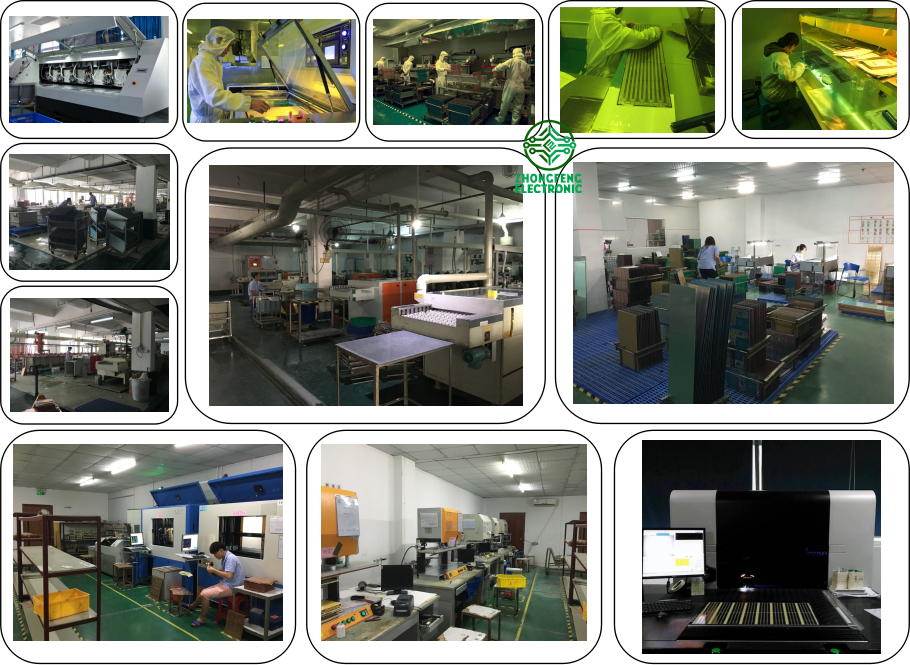

PCB-Fabrik-Erscheinen
