ZhongFeng Electronic Technology Co., Limited

Kundenspezifische Elektronik PCBA-Prototyp- und Copy-Leiterplattenbestückung
Kundenspezifische Elektronik PCBA-Prototyp- und Copy-Leiterplattenbestückung
Kundenspezifische Elektronik PCBA-Prototyp- und Copy-Leiterplattenbestückung
Kundenspezifische Elektronik PCBA-Prototyp- und Copy-Leiterplattenbestückung
Kundenspezifische Elektronik PCBA-Prototyp- und Copy-Leiterplattenbestückung

Kundenspezifische Elektronik PCBA-Prototyp- und Copy-Leiterplattenbestückung

Zahlungsart: T/T,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,CIF
Minimum der Bestellmenge: 1 Piece/Pieces
Lieferzeit: 5 Tage

Kontaktieren jetzt In den Warenkorb

Basisinformation

    Modell: ZFC094

    Metallbeschichtung: Gold

    Art der Herstellung: SMT

    Lagen: Doppelschicht

    Basismaterial: FR-4

    Zertifizierung: SGS, ISO, CCC, RoHS

    Kundenspezifisch: Kundenspezifisch

    Bedingung: Neu

    Assembly Type: SMT Assembly

    Surface Finished: HASL Lead Free

    Silkscreen: White

    Solder Mask: Green

Additional Info

    Verpakung:  EPE, Silicagel, Luftpolsterfolie, normale Verpackung.

    Produktivität: 500,000pcs per Month

    Marke: ZhongFeng

    Transport: Ocean,Land,Air, TNT

    Ort Von Zukunft: Shenzhen China

    Versorgungsmaterial-Fähigkeit: 500,000pcs per Month

    Zertifikate : ISO9001, IATF16949, IPC-A-610F

    HS-Code: 8517709000

    Hafen: Shenzhen,HongKong

Produktbeschreibung

Kundenspezifische Elektronik PCBA-Prototyp- und Kopierbaugruppe

Eine Leiterplatte kann mehrere Kupferschichten aufweisen. Eine zweilagige Platte hat auf beiden Seiten Kupfer; Mehrschichtplatten schließen zusätzliche Kupferschichten zwischen Schichten aus Isoliermaterial ein. Leiter auf verschiedenen Schichten sind mit Durchkontaktierungen verbunden, bei denen es sich um verkupferte Löcher handelt, die als elektrische Tunnel durch das isolierende Substrat dienen. Durchgangsbohrungen führen manchmal auch als Durchkontaktierungen. Nach zweilagigen Leiterplatten erfolgt der nächste Schritt in der Regel vierlagig. Häufig sind zwei Schichten als Stromversorgungs- und Erdungsebenen vorgesehen, und die anderen beiden dienen der Signalverdrahtung zwischen Komponenten.

"Durchgangsloch" -Komponenten werden mit ihren Drahtleitern montiert, die durch die Platine laufen, und auf der anderen Seite mit Spuren verlötet. "Surface Mount" -Komponenten werden mit ihren Leitungen an Kupferbahnen auf derselben Seite der Platine befestigt. Eine Platine kann beide Methoden zum Montieren von Komponenten verwenden. Leiterplatten, bei denen nur Bauteile mit Durchgangsbohrung montiert sind, sind jetzt ungewöhnlich. Die Oberflächenmontage wird für Transistoren, Dioden, IC-Chips, Widerstände und Kondensatoren verwendet. Für einige große Bauteile wie Elektrolytkondensatoren und Verbinder kann eine Durchlochmontage verwendet werden.


PCB Assembly-2

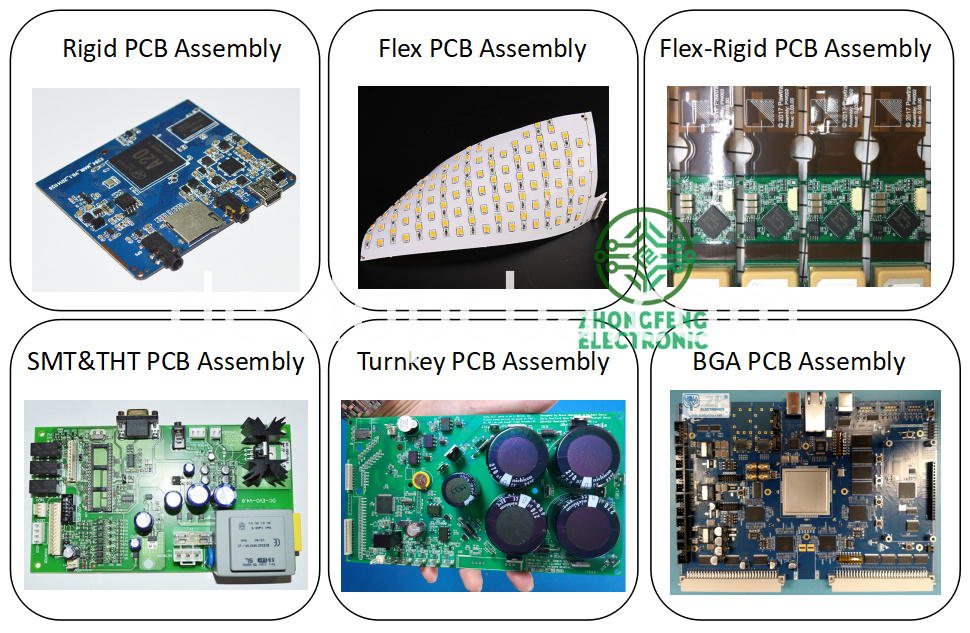

Unsere Dienstleistungen:

1. PCB-Design : One-Stop-EMS-Hersteller, der sich auf das Design von Wireless PCBA, Bluetooth-Kopfhörer und Voice-Box-PCBA und andere Unterhaltungselektronikprodukte spezialisiert hat.

2. PCB Fertigung : Standard FR4 1-36layer PCB, Flex PCB, Starrflex PCB, HDI PCB, Rogers PCB, Metallkern PCB, etc.

3. Leiterplattenbestückung : SMT- und THT-Bestückung, verfügbar für 01005, Feinsteilung und BGA-Bestückung.

4. Beschaffung von Komponenten : Verfügbar für alle Komponenten, die in der Stücklistendatei (BOM Kitting) angezeigt werden, schwer zu findende Komponenten und Komponenten mit langer Vorlaufzeit usw.

5. Schlüsselfertige PCBA-Fertigung aus einer Hand : Leiterplatten-Design + Leiterplattenfertigung + Komponentenbeschaffung + Leiterplattenmontage + Elektronische Baugruppe oder Leiterplattenfertigung + Komponentenbeschaffung + Leiterplattenmontage usw.


Technische Fähigkeiten:


PCB Manufacture Capabilities

Layers

1-36 layers

Material

FR-4 (Standard FR4, Mid-Tg FR4, Hi-Tg FR4, Lead free assembly material) , Polymide, Metal Core, Rogers, etc.

Board Thickness

0.1mm-6.0mm (.016"-.126")

Copper Thickness

1/2oz-6oz(18um-210um)

Board size

600mm*1200mm

Min Tracing/Spacing

0.075mm/0.075mm (3mil/3mil)

Min drilling Hole diameter

0.15mm(6mil), 0.1mm(4mil)-laser drill

Solder Mask

LPI, different colors(Green, Green matt, Black, Black Matt, White, Red, Yellow, Blue)

Silkscreen color

White, Blue, Black, Red, Yellow

Surface finish

Lead free HASL, immersion gold, golden finger, immersion tin, immersion silver, OSP, Carbon oil, plated hard gold(up to 100u")

Impedance tolerance

+/-5%~+/-10%

Chamfer of Gold Fingers

20, 30, 45, 60

Test

Flying probe or Testing fixture

 PCB Assembly Capabilities

Quantity

From prototype to big volume, no MOQ

Assembly type

SMT, THT or Hybrid

Parts procurement

Full turnkey (we provided all components)

Partial turnkey ( Customer provide the main components and we provide the rest)

Kitted (Customer provide all components)

Component types

SMT 01005, BGA 0.3mm pitch, QFP 0.3mm pitch, etc.

Test

Custom testing, ICT, FCT, AOI, Test jig

Unser Team und Büro:


Zhongfeng Smt Factory


Unsere PCB Fabrik Fabrik:

Pcb Assembly

Unsere Leiterplattenmontagefabrik:

Turnkey Pcb Assembly


FAQ:

F : Welche Dateien müssen für die kundenspezifische Leiterplattenherstellung benötigt werden?

A: Eine Gerber- oder .pcb- oder .pcbdoc- oder .brd-Datei ist erforderlich .

F: Welche Dateien müssen für eine benutzerdefinierte Leiterplattenbestellung bestellt werden?

A: Gerber und die Stücklistendateien sind erforderlich. Wenn Sie eine Pick & Place-Datei haben, senden Sie sie ebenfalls an uns.

Q: was ist zahlungsbedingungen akzeptabel

A: Für Neukunden und den Gesamtbetrag innerhalb von 10000 USD , 100% Vorauszahlung per PayPal oder T / T oder WU. Für einen Gesamtbetrag von mehr als 10000 usd kontaktieren Sie uns bitte.

F: Welche Dateien benötigen PCB / PCBA-Klondienste?

A: Für den PCB / PCBA-Klon-Service senden Sie uns zuerst die Bilder zur Auswertung. Wir benötigen 1-2 Kopien der PCB / PCBA-Karte zum Kopieren.

Produktgruppe : Leiterplattenmontage > SMT Leiterplattenbestückung
